汽车WLAN、Bluetooth无线覆盖测试

同时，车载WLAN和Bluetooth无线信号的覆盖性可能会影响用户感受及行驶安全，因此，需要通过WLAN/Bluetooth无线通信的覆盖测试及干扰查找测试来保证WLAN和Bluetooth的覆盖，同时减少潜在的相关干扰。

汽车中的WLAN无线覆盖测试

汽车中的WLAN无线覆盖测试，可以采用R&S公司的ROMES4软件配合无线网卡，直接在车辆里面完成测试。在设计目标覆盖区域内进行覆盖电平检查。每20平方米检查地点不应少于1个，检查点的选取应均匀分布，并且能够反映该区域的覆盖情况。每个检查点至少观察10秒，记录相应的SNR值。同时，还可以并行显示2.4 GHz网络和5 GHz网络的分布情况以及各个WLAN网络的特性，包括每个网络采用的频点、接入制式、传输速率、RSSI等信息。另外，ROMES4软件也可以查看相同信道及共信道的WLAN网络，也可检测相互间的干扰情况。

汽车中的Bluetooth无线覆盖测试

汽车中的Bluetooth无线覆盖测试，可以采用R&S公司的CMW无线综合测试仪配合天线，直接在车辆里面完成测试。通过CMW500/290/270可以直接进行蓝牙的信令测试，非常方便，同时，还能直接给出蓝牙的发射机和接收机测试结果显示。另外，针对蓝牙语音通信，可以直接通过语音质量评估MOS打分，直接获取蓝牙语音通信的覆盖性能。

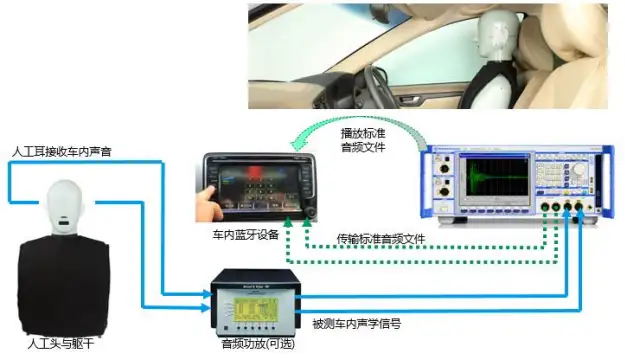

通过人工头完成车内音响设备的语音质量评估打分 (MOS值)，直接反映车内蓝牙设备的覆盖，评估算法包括：PEAQ、PESQ、POLQA。其中，可根据声音大小需求，决定是否需要配置音频公放。

车内WLAN和Bluetooth的干扰查找测试

车内的信号很复杂。例如，商业服务的 WLAN会干扰车载WLAN，汽车和乘客智能手机的蓝牙功能也会相互干扰。为了优化网络质量，需要判断干扰源并进行定位。汽车内存在种类繁多的无线电信号，在准确查找WLAN和Bluetooth的相关干扰源之前，首先需要监测车内存在的无线电信号。无线电信号的监测，可以使用手持频谱仪结合全向天线的方式进行场强分布测试。

监测完无线电信号之后，可以进行干扰源查找。干扰诊断及查找需要进行宽带扫描，以及重点窄带、实时捕获能力。宽带扫描使用户可以识别所有可能出现问题的主要区域。之后，使用实时频谱分析功能对重点频谱图进行分析，最终识别和确定干扰信号或歇性杂散信号。

具有实时频谱仪功能的中端台式仪表FSVR及手持干扰定位查找仪表MNT100结合定向天线HE400，能够准确区分占用相同频率但在不同时间出现的多个信号。基于R&S公司的实时频谱仪FSVR或干扰定位查找手持仪表MNT100，并结合定向天线HE400，可快速查找相关频段内的各种干扰信号，包括同频干扰、跳频特性等。

当然，由于路测设备TSMW/TSME等都具备实时频谱测量功能，所以，也可以借用前面提到的路测设备TSMW/TSME进行干扰查找测试。

在科学技术进步和市场巨大需求的背景下，汽车已经不再是简单的代步工具，而是集安全、环保、舒适、娱乐、办公及服务于一体的电子信息化汽车。通过罗德与施瓦茨提供的专业设备和测试方案，WLAN、BluetoothGPS/Glonass/Galileo/BeiDou、DSRC/LTE-V、车载雷达等车载无线通信技术逐渐成熟，并越来越多地运用到新一代汽车中。
